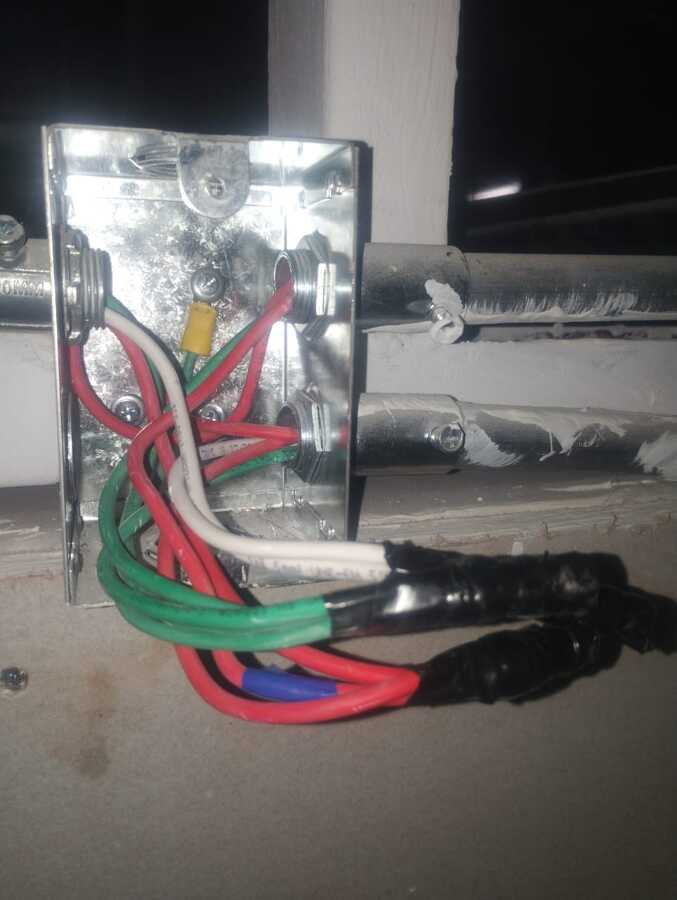

Caja de paso o derivación metálica galvanizada

Conexión estañada y aislada: en el extremo inferior derecho de la caja sobresalen las uniones de los conductores principales. Tal como indicas, se ha realizado una unión mediante soldadura de estaño, una técnica de alta calidad que asegura una excelente conductividad y evita que las conexiones se suelten o generen resistencia con el tiempo. Estas uniones están protegidas mediante un doble aislamiento: primero una capa de cinta de goma autofundente (o de alta termo-retractilidad) para garantizar la estanqueidad y hermeticidad contra la humedad, y encima una capa exterior de cinta aislante (huincha aisladora) negra de PVC para dar protección mecánica y dieléctrica.

Puesta a tierra de la caja: en el fondo de la caja metálica se aprecia un conductor verde conectado directamente al chasis mediante un tornillo de fijación y un terminal o conector de color amarillo, cumpliendo con la obligación normativa de asegurar la continuidad de tierra en canalizaciones metálicas.
